直接寻址---直接的指出指令的确切操作地址。例如A Q10.0，对于指令A来说，Q10.0就是其直接操作的地址。
因此，相对的，间接寻址即间接的指出指令的确切操作地址。例如A Q[MD10]，这里的地址不是直接给出的，而是通过MD10这个存储地址间接给出的。

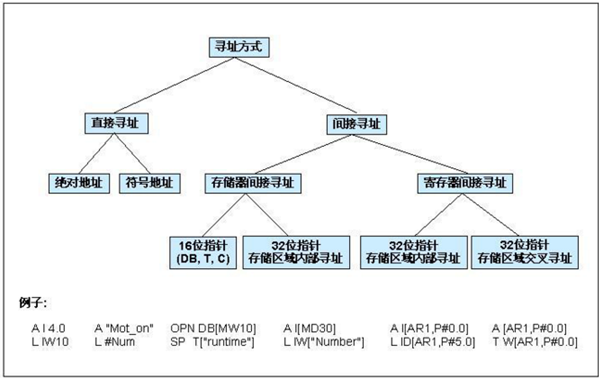

间接寻址可分为两大类型：存储器间接寻址和寄存器间接寻址。如图1所示。

图1 寻址方式

  存储器间接寻址
     存储器间接寻址的地址给定格式是：地址标识符+指针。指针所指示存储单元中所包含的数值，就是地址的确切数值单元。
存储器间接寻址分为两种指针格式：

• 16 位指针:

16 位地址指针用于定时器、计数器、程序块(DB、FC、FB)的寻址，16 位指针被看作 一个无符号整数(0-65535)，它表示定时器(T)、计数器(C)、数据块(DB、DI)或程序块 (FB、FC)的号，16 位指针的格式如下:

图2 16位指针格式

• 32 位指针:

32 位地址指针用于 I、Q、M、L、数据块等存储器中位、字节、字及双字的寻址，32 位 的地址指针可以使用一个双字表示，第 0 位~ 第 2 位作为寻址操作的位地址，第 3 位~第18 位作为 寻址操作的字节地址，第 19 位~第 31 位没有定义，32 位指针的格式如下:

图3 32位指针格式

  寄存器间接寻址
     寄存器间接寻址为通过 CPU的地址寄存器AR1,AR2进行寻址。AR1，AR2 均为 32 位寄存器，寄存器间接寻址只使用 32 位指针。
分为内部区域间接寻址和交叉区域寻址。

• 内部区域寄存器间接寻址

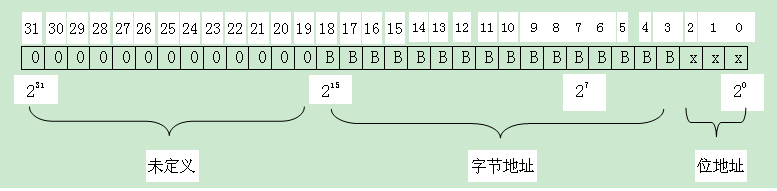

指针格式与存储器间接寻址的 32 位指针相同，第 0 位~ 第 2 位作为寻址操作的位地址，第 3 位~第 18 位作为寻址操作的字节地址，第 19 位 ~第 31 位没有定义，32 位指针的格式如下:

图4 内部区域32位指针

• 交叉区域寄存器间接寻址xiangbaijiao

包含有存储器区域信息的指针，称为交叉区域指针。
同样，交叉区域指针为 32 位，寄存器间接寻址要使用地址寄存器 AR1 或 AR2。
32 位交叉区域指针，左起 0~18 位格式与 32 位内部区域指针相同，19~23 位，27~20 位未定义，
31 位为交叉区域指针标识位。
24~26 位是存储区域地址标识，8 中组合表示 8 种存储器区域:
000 表示没有地址区，例如 P#12.0;
001 表示输入地址区 I，例如 P#I12.0;
010 表示输出地址区 Q，例如 P#Q12.0;
011 表示标志位地址区 M，例如 P#M12.0;
100 表示数据块(DB)中的数据，例如 P#DB1.DBX12.0
101 表示数据块(DI)中的数据，例如 P#DI1.DIX12.0
110 表示区域地址区 L，例如 P#L12.0;
111 表示调用程序块的区域地址区 V，例如 P#V12.0;
交叉区域指针格式如下:

图5 交叉区域32位指针
