定义用户菜单第一步：配置完成，可进入用户菜单（User Menu）定义 ，或报警设定

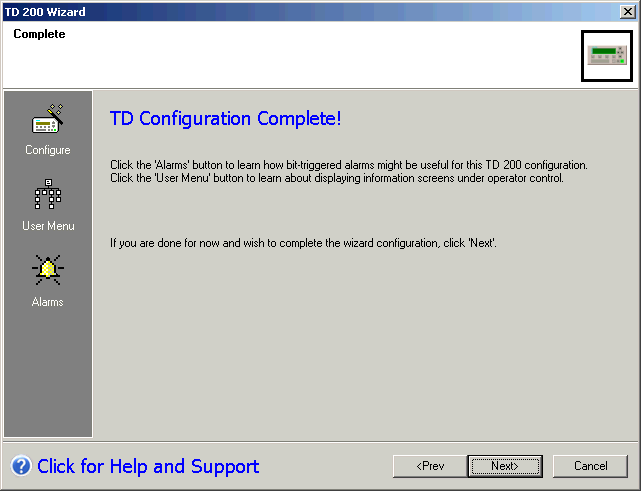

图1. 完成TD基本配置
点击窗口左侧的“User Menu”图标进入用户定义菜单
第二步：定义用户菜单
图2. 用户菜单定义界面
新功能：
使用菜单功能，并不需要S7－200中的程序逻辑，只需使用TD面板上的上下箭头即可访问不同的菜单及画面
新的TD 200 支持8个菜单选项，每个菜单下可带8个信息显示屏，按照第六步的定义，其菜单与屏幕的对应关系如下图：
图3. 菜单－屏的对应关系
定义用户想使用的菜单及菜单名称
点击"Add Screen" 按钮添加新的信息显示画面并进入各画面进行信息编辑及数据嵌入
改变菜单的顺序
删除当前的菜单选项
第三步：进入画面进行信息编辑
图4. 编辑菜单屏显示
选中此选项将使当前屏幕成为默认的菜单显示画面。默认画面将在 CPU 上电后，或者使用 ESC 键退回到初始画面时显示。
如果 TD 使用菜单模式为默认显示模式，正常运行时画面将停留在操作人员选择的页面，而不会自动回到默认画面。
第四步：点击“Insert PLC Data”按钮，嵌入并定义PLC数据
图5. 定义嵌入数据
输入PLC数据单元地址
TD 200中只能嵌入V存储区的数据，嵌入的数据可以是VB、VW、VD
此地址一旦设定不会因为其在信息中的位置的改变而改变
定义数据类型
VB（数字字符串、字符串）xiangbaijiao
VW（有符号数、无符号数）
VD（有符号数、无符号数、实数即浮点数）
指定显示几位小数
即便是实数，如果指定显示小数位数为“0”也无法显示小数部分。
对于整数，如果指定小数位数，在显示时看起来就是小数，而PLC内部当作整数来处理，相当于输入数据的若干个10倍数。这实际上是定点数。
使能数据编辑功能，即可以修改数据。
注：在TD 200上修改完数据必须按“ENTER”键确认后，改变的数值才能生效，并被写入CPU中。使能数据编辑的密码保护功能，即在编辑该数据前必须先输入正确的密码
使用此功能必须的a.项使能系统的密码保护功能
编辑数据的密码与系统密码相同
当切换到该画面后，该数据自动激活编辑状态，用户可以立即修改
数据编辑通知位的符号名（可在符号表中找到其地址）
每一数据都有一个对应的数据编辑通知位，该位在用户对此数据进行编辑后（编辑用Enter键结束），会自动置位为1，且不会自动复位。用户可根据此位改变来编程实现一些动作，并且编程将其复位，以便以后继续识别该位的改变。
